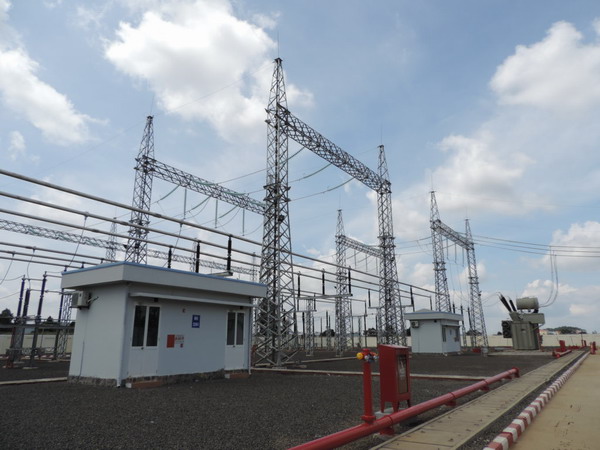

CÔNG TÁC CHUẨN BỊ
1. Kiểm tra các công tác xây dựng liên quan đến công tác lắp đặt máy biến áp đã được thực hiện xong, như là: công tác bê tông móng/ bệ máy và mương cáp, bu-lông móng, công tác lắp đặt của ống điện/ máng cáp
Kiểm tra vị trí lắp đặt: độ phẳng và cao độ/ kích thước của bệ đỡ/ móng và chuẩn bị các tấm thép (tấm căn thép) để điều chỉnh độ bằng phẳng
Kiểm tra đường vận chuyển và các khoảng không gian cần thiết để vận chuyển thiết bị và phụ kiện
Kiểm tra các hư hỏng mà có thể gây ra trong quá trình vận chuyển và làm báo cáo/ chú ý trên phiếu giao hàng của Nhà sản xuất
Kiểm tra xem thiết bị có bị bẩn hoặc rỉ sét do điều kiện lưu kho hay không
2. Chuẩn bị biện pháp an toàn
Giàn giáo, chống, cùm, sàn thao tác, lan can, dây chằng, dây cứu sinh và lưới an toàn (nếu có yêu cầu)
Dây đai an toàn/ Đai toàn thân (nếu có yêu cầu)
Bình chữa cháy, quạt thông gió, khay hứng xỉ hàn hoặc tấm chắn xỉ - nếu có yêu cầu
Kính đeo mắt an toàn cho công tác khoan và mặt nạ hàn
Kiểm tra an toàn thiết bị điện, đèn chiếu sáng cầm tay, dây nguồn và thiết bị cấp nguồn điện thi công
Giày, nón bảo hộ, găng tay và găng tay hàn
Biển báo khu vực làm việc, băng cảnh báo an toàn (nếu có yêu cầu).
3. Bản vẽ thi công về chi tiết lắp đặt đã được phê duyệt, phiên bản mới nhất, bản vẽ thể hiện đầy đủ các chi tiết
Kích thước/ vị trí bệ đỡ/ đế móng và cao độ lắp của thiết bị
Bản vẽ thiết kế chi tiết thể hiện loại/ kích cỡ của các tuyến ra/ vào thiết bị, cách lắp đặt/ đấu nối/ tuyến đi/ cao độ như: thanh dẫn (Busduct), máng cáp hoặc ống cáp
Bản vẽ thiết kế chi tiết thể hiện các phụ kiện/ cấu kiện và các kích thước lắp đặt và/ hoặc
Sổ tay hướng dẫn lắp đặt của thiết bị và các cấu kiện và các phụ kiện khác
4. Chuẩn bị vật tư
Máy biến áp và các cấu kiện và các phụ kiện theo hướng dẫn của Nhà chế tạo và thiết kế.
Que hàn, sơn, giẻ lau sạch, đá cắt, đá mài, dầu bôi trơn...
Vật liệu vệ sinh thiết bị điện như: vải sạch, giẻ sạch, cồn, xăng nhẹ...
Bu-lông cho đấu nối cáp, bu-lông nở/ bu-lông hãm hoặc tấm chặn, ray và các kẹp (nếu có)
Phụ kiện và giá đỡ cho tuyến cáp/ busduct/ thanh dẫn/ máng cáp/ ống cáp vào/ ra thiết bị
5. Kiểm tra dụng cụ thi công và thiết bị đo đảm bảo hoạt động tốt và an toàn
Thiết bị đo: thủy bình, dây rọi, máy kinh vỹ, đo góc, thước thép, thước ngắm...
Thiết bị đo điện: Ohm kế và Volt kế (VOM), đồng hồ đo cách điện (500V - 1000V – 2500V)...
Máy hàn điện, máy cắt, máy mài, máy khoan cầm tay, uốn ống, ren ống,... (nếu có yêu cầu)
Pa-lăng, dây cáp thép và con đội phù hợp với trọng lượng lắp đặt và điều kiện thi công.
Tà-vẹt, thép tấm và thép thanh làm bệ đỡ tạm và khung
Dụng cụ thi công cầm tay và cờ-lê lực (nếu có yêu cầu).
THAM KHẢO
Biện pháp lắp đặt ống điện/ máng cáp/ ống hộp
Biện pháp kéo cáp/ đấu nối
Biện pháp lắp đặt hệ thống chống sét/ tiếp địa
Biện pháp lắp đặt quạt thông gió
LẮP ĐẶT
1. Định vị thiết bị tại hiện trường lắp đặt và làm dấu trên bề mặt bằng các đường/ điểm hoặc vết của khung đỡ
2. Khoan lỗ của bu-lông giữ (nếu cần) và lắp khung đỡ/ tấm đỡ hoặc tấm chặn (tùy yêu cầu). Trường hợp bu-lông móng là loại đúc sẵn trong bê-tông cần kiểm tra tọa độ bu- lông và điều chỉnh đến sai số thỏa mãn yêu cầu trước khi tiến hành công tác lắp đặt
3. Lắp đặt bệ đỡ tạm bằng tà-vẹt hoặc thép hình và tấm thép (nếu cần)
4. Tạm thời che phủ thiết bị và các cấu kiện của nó để tránh các hư hỏng vô ý có thể gây ra trong quá trình lắp đặt thiết bị như: cánh tản nhiệt, van, đồng hồ, bảng điều khiển, sứ, ống dầu ... bằng các tấm gỗ/ xốp/ bạt/ vải
5. Bịt kín tất cả các lỗ chờ/ bích chờ của các ống trên thân thiết bị (nếu có)
6. Di chuyển:
Mở kiện thiết bị để kiểm tra thiết bị và các phụ kiện của nó để bảo đảm các cấu kiện và phụ kiện tương thích với danh mục thiết bị và đang được giữ trong điều kiện tốt
Nâng và di chuyển thiết bị bằng xe nâng/ cẩu lên ô tô tải để chuyển đến vị trí lắp và hạ xuống bệ đõ tạm hoặc bệ đỡ/ móng thiết bị.
Cáp treo phải được giữ cách ra khỏ thiết bị bằng các thanh đòn gánh để tránh cho cáp có thể chạm vào các cấu kiện làm hỏng chúng
Bốc dỡ, nâng máy biến thế lên xe tải/Di chuyển máy vào vị trí lắp đặt/biện pháp thi công lắp đặt máy biến áp
Bốc dỡ, nâng máy biến thế lên xe tải
Di chuyển máy vào vị trí lắp đặt/biện pháp thi công lắp đặt máy biến áp
Di chuyển máy vào vị trí lắp đặt
Bốc dỡ máy lên bệ để di chuyển vào vị trí lắp đặt /Di chuyển máy vào vị trí lắp đặt/biện pháp thi công lắp đặt máy biến áp
Bốc dỡ máy lên bệ để di chuyển vào vị trí lắp đặt
7. Lắp đặt:
Tùy vào trọng lượng của thiết bị và điều kiện lắp đặt mà áp dụng biện pháp lắp đặt và thiết bị tương ứng
Trong trường hợp sử dụng thiết bị nâng chuyển: nâng thiết bị và đặt vào vị trí lắp đã được vặch dấu trước đó
Trường hợp lắp bằng tay:
Thiết bị phải được chuyển và đặt ở bệ đỡ tạm (nếu cần)
Dùng kích nâng để nâng thiết bị lên và đặt khung lên khung thép làm bằng thép hình/ thép tấm kết hợp với bánh xe thép hoặc
Tiếp tục nâng thiết bị lên và dùng cơn lăn thép đặt dưới khung thiết bị để di chuyển
Kéo thiết bị bằng pa-lăng và lái (chuyển hướng) bằng xà-beng/ pa-lăng để di chuyển và đặt thiết bị vào bệ đỡ/ móng
Hạ thiết bị lên vị trí đã đánh dấu
Nâng nhẹ thiết bị vào đầu bu-lông móng/ bu-lông nở trên bề mặt móng. Điều chỉnh cao độ bằng các tấm thép và tấm đệm để thiết bị đặt trên mặt phẳng đúng. Kiểm tra bằng thủy bình
Di vào phòng máy biến thế /biện pháp thi công lắp đặt máy biến áp
Di vào phòng máy biến thế
Di chuyển máy vào vị trí lắp đặt /Di chuyển máy vào vị trí lắp đặt/biện pháp thi công lắp đặt máy biến áp
Di chuyển máy vào vị trí lắp đặt
Trong trường hợp sử dụng thiết bị nâng chuyển: nâng thiết bị và đặt vào vị trí lắp đã được vặch dấu trước đó.
Tùy vào trọng lượng của thiết bị và điều kiện lắp đặt mà áp dụng biện pháp lắp đặt và thiết bị tương ứng
Điều chỉnh cao độ khung thép của thiết bị và kiểm tra bằng thủy bình.
Lắp các tấm chặn/ siết bu-lông hãm
Lắp các cấu kiện và các phị kiện và các đường ống
Làm vệ sinh thiết bị và các phụ kiện
Lắp đặt cáp nội bộ và đấu nối cáp.
Luồn cáp từ ngoài (đã kéo sẵn) vào tủ điện, kiểm tra cáp về thông mạch và cách điện, đấu nối cáp và tiếp địa
Xả khí đỉnh sứ (nếu có yêu cầu)
Bổ sung dầu cách điện vào bình dầu phụ (nếu có yêu cầu)
Bảo vệ thiết bị đã lắp đặt và các phụ kiện như: đồng hồ, van, sứ, bảng điều khiển, thiết bị đo...
8. Kiểm tra và đánh dấu thiết bị đã lắp đặt vào bản vẽ. Gửi yêu cầu kiểm tra và nghiệm thu đến bộ phận tư vấn bằng form
9. Vệ sinh, vận chuyển rác và các vật tư thừa ra khỏi hiện trường, giữ cho hiện trường sạch sẽ và gọn gàng
KIỂM TRA CHẠY THỬ
Kiểm tra các thông số định mức trên nhãn thiết bị
Kiểm tra tổng thể công tác lắp phụ kiện/cấu kiện
Kiểm tra các hư hỏng vỏ và sơn
Kiểm tra rò dầu, mức dầu và đồng hồ báo mức
Kiểm tra đệm của các hộp đấu nối
Kiểm tra cáp điện và đấu nối
Kiểm tra nối đất thiết bị và đấu nối
Kiểm tra vận hành của các bộ phận cơ khí của bộ chuyển nắc và thiết bị khóa
Kiểm tra bộ thở và điều kiện của các hạt chống ẩm và đổ đầy trở lại (nếu cần)
Kiểm tra các bảo vệ thiết bị tại hiện trường
Kiểm tra điều kiện lắp đặt của các quạt làm mát
THỬ NGHIỆM VÀ ĐÓNG ĐIỆN
Thử nghiệm cách điện
Thí nghiệm dầu cách điện (áp dụng với Máy biến áp kiểu hở - trên 100kVA) (nếu là máy biến áp dầu)
Thí nghiệm điện áp tăng cao
Đo điện trở cuộn cao áp ở các vị trí cao nhất – cân bằng – thấp nhất của bộ chuyển nắc
Đo điện trở cuộn hạ áp
Kiểm tra lực siết bu-lông trên các điểm nối thanh cái chính
Kiểm tra các bu-lông, kẹp cáp ... của các điểm nối tiếp địa – nếu có
Làm vệ sinh và lắp trở lại nắp che (nếu có)
Đóng điện vào thiết bị theo quy trình của nhà sản xuất và hệ thống cao thế
